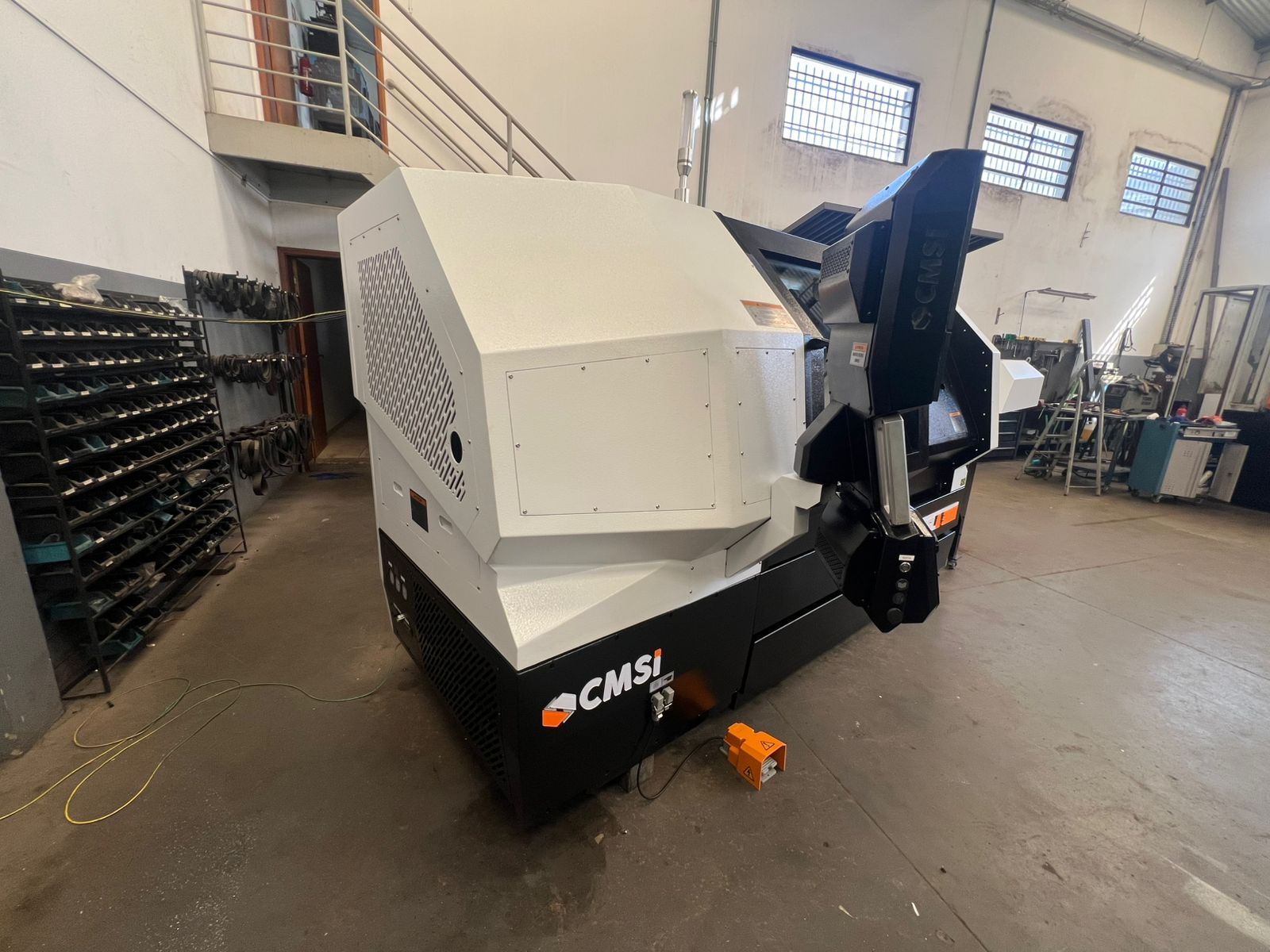

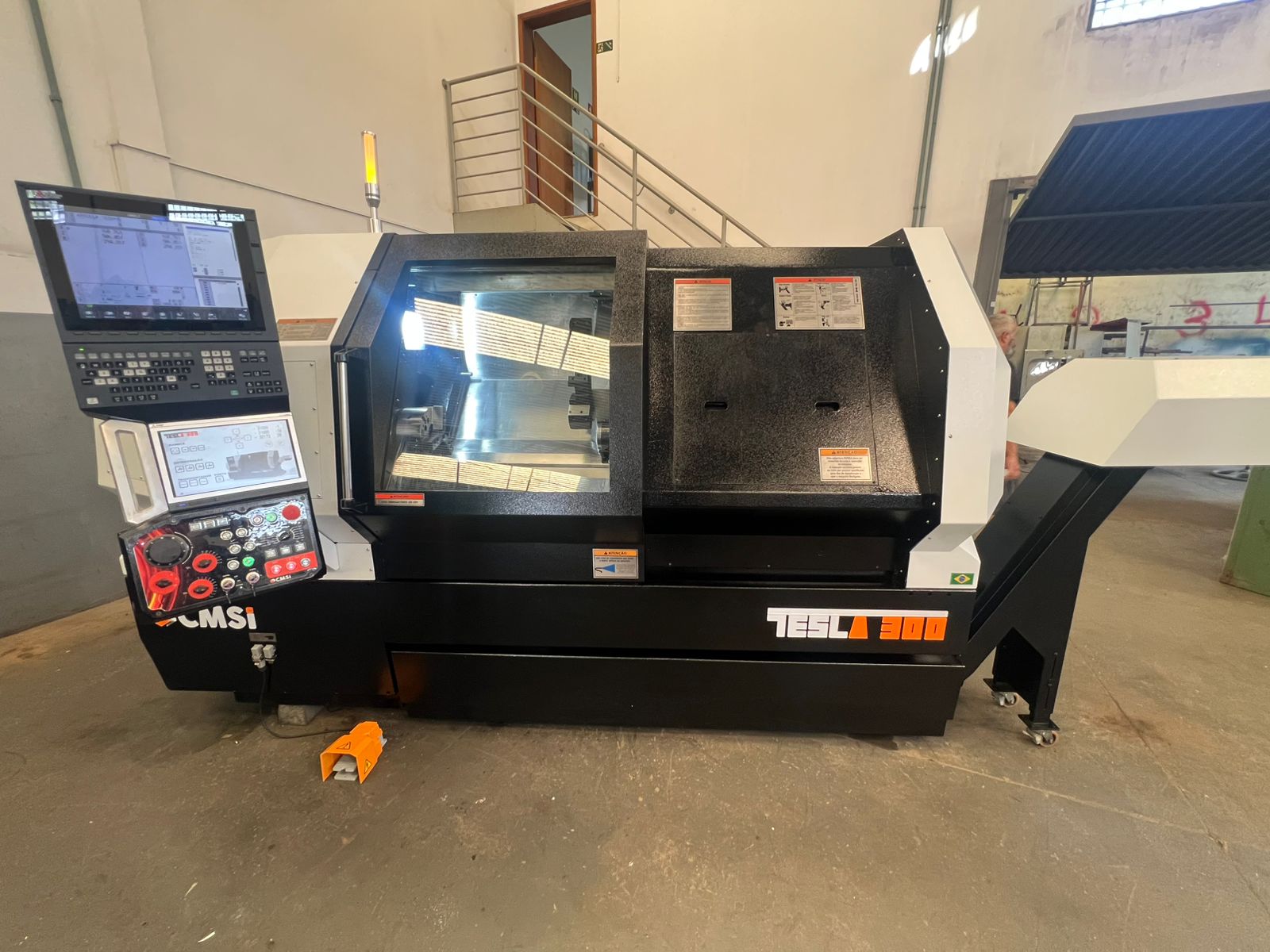

CENTRO DE TORNEAMENTO TESLA 300 MITSUBISHI

DESCRIÇÃO DO MÁQUINA

🔷 TORNO CNC CMSI TESLA 300 – LINHA PREMIUM

🔷 CNC / PRINCIPAIS DIFERENCIAIS

O torno CNC CMSI Tesla 300, de engenharia nacional, foi desenvolvido pela CMSI como uma plataforma de torneamento de alta performance voltada à produção seriada de precisão, combinando elevada rigidez estrutural, cinemática 100% direct drive e preparação nativa para automação industrial.

O equipamento é entregue dentro do Padrão Industrial CMSI, com rastreabilidade completa do processo, testes documentados e configuração preparada para operação contínua com elevada confiabilidade.

🔹 Atualização Tecnológica

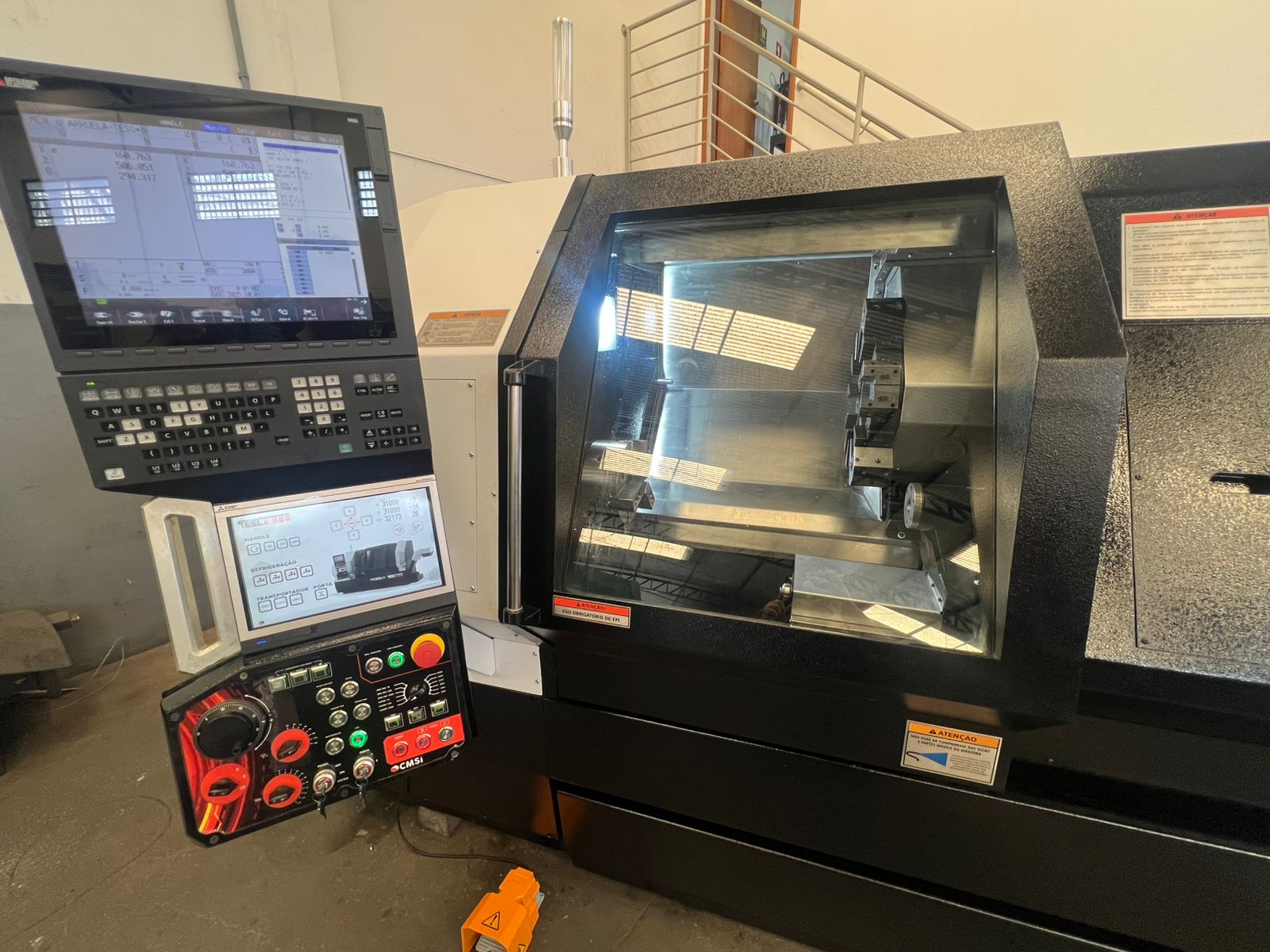

• CNC Mitsubishi M80V 15" multitouch (configuração desta unidade)

• Opcional: CNC Siemens 828D 15" touch com ShopTurn

• Nova arquitetura elétrica integrada

• Servomotores digitais de alto desempenho

• Encoders absolutos standard em todos os eixos

• Parametrização dinâmica otimizada

• Backup completo de parâmetros CNC e PLC entregue ao cliente

✅ Benefícios Operacionais

• Maior estabilidade de usinagem em ciclos longos

• Resposta dinâmica superior dos eixos

• Elevada confiabilidade industrial

• Redução de paradas para setup

• Plataforma preparada para automação produtiva

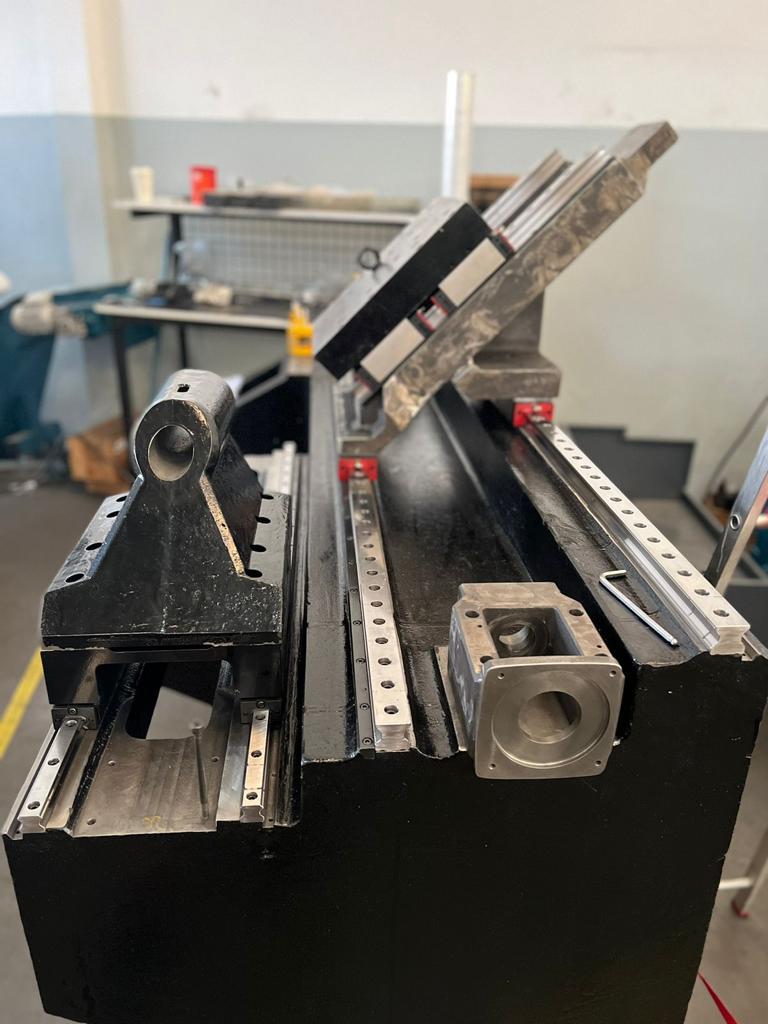

🔹 Estrutura e Reengenharia Mecânica

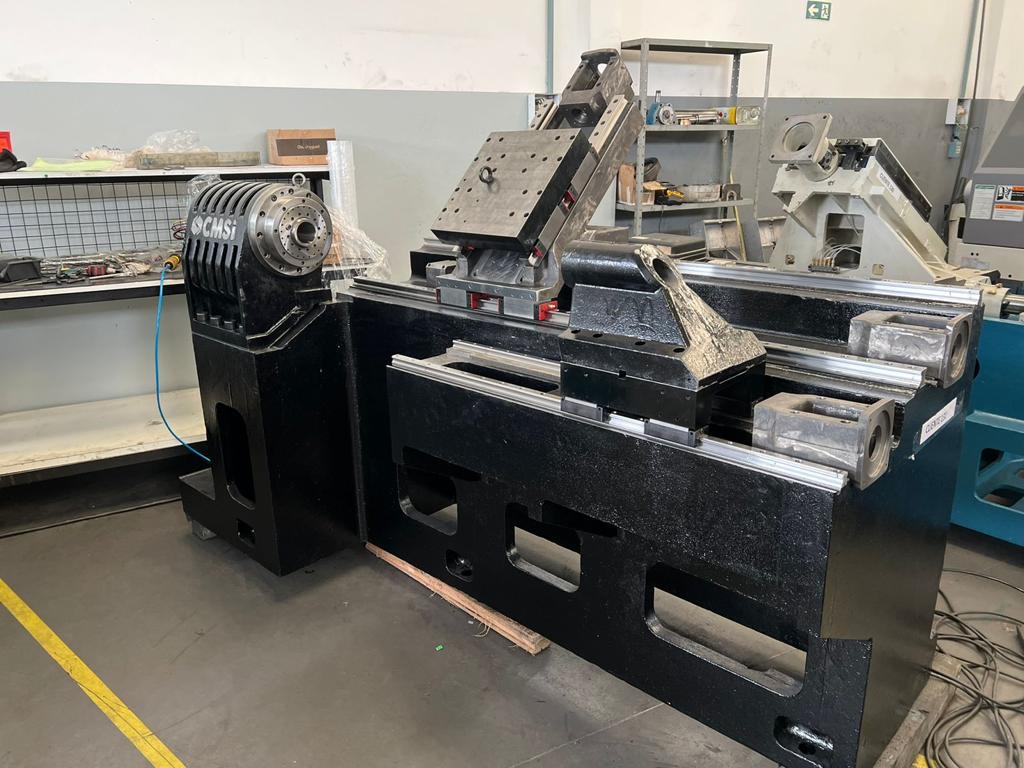

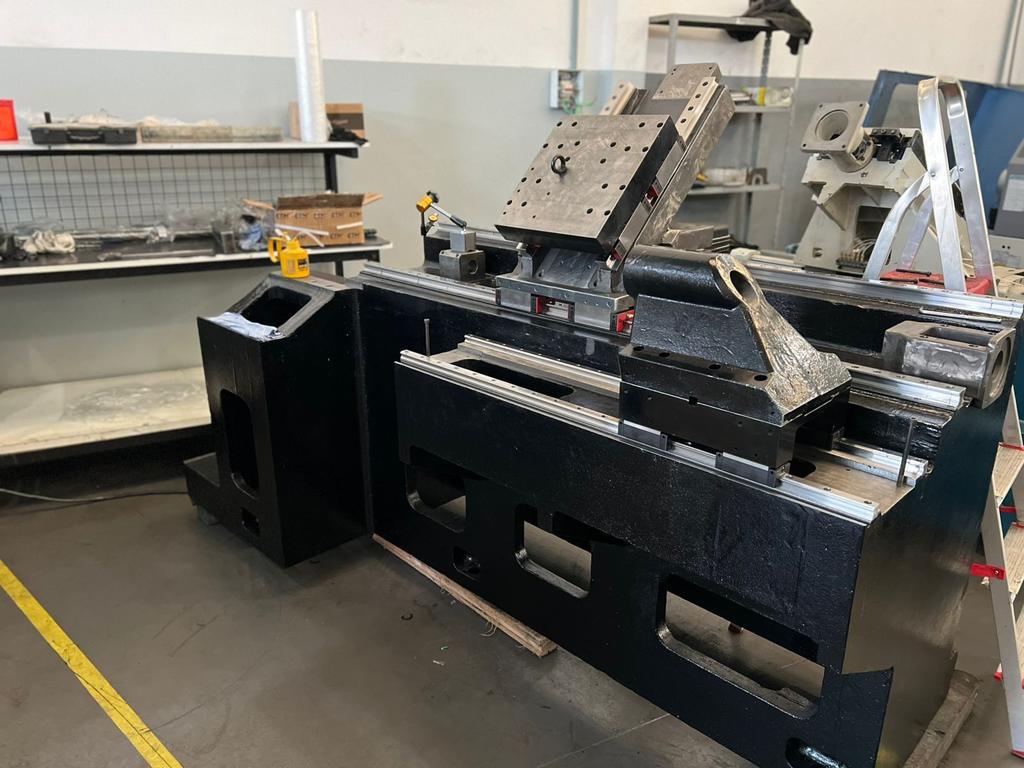

• Estrutura monobloco fundida de alta rigidez

• Geometria verificada e validada conforme padrão CMSI

• Componentes críticos inspecionados

• Condição operacional certificada

• Peso aproximado da máquina: 6.000 kg

O conjunto é preparado para garantir:

✔ Alta rigidez estrutural

✔ Precisão de posicionamento 0,005 mm

✔ Repetibilidade dimensional em produção seriada

✔ Estabilidade térmica em regime contínuo

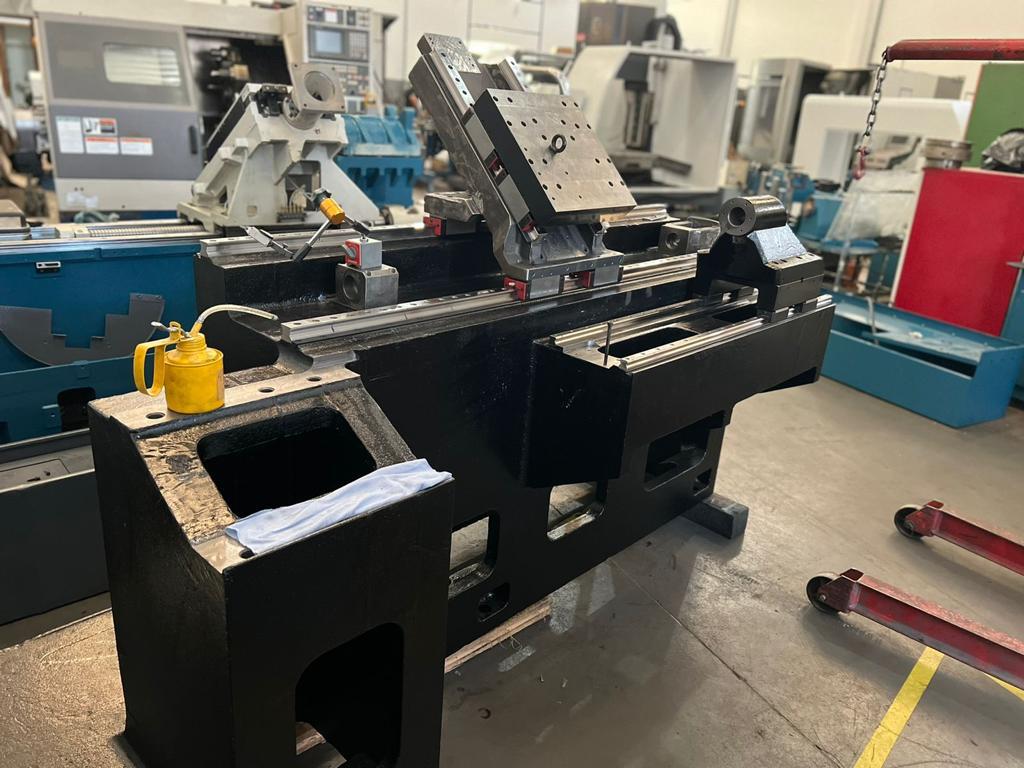

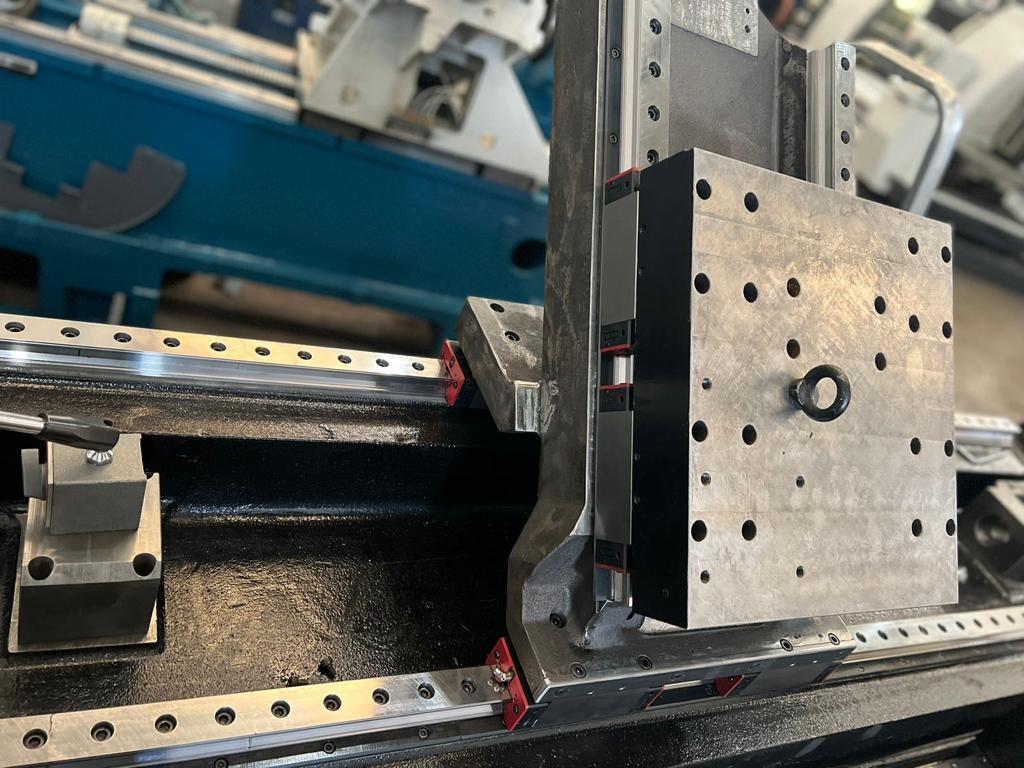

🔹 Sistema de Guias e Transmissão

• Guias lineares de roletes HIWIN classe de alta precisão

• Fusos de esferas HIWIN de alta precisão

• Rolamentos dos fusos NSK contato angular bilateral

• Proteções telescópicas em aço inox

• Cinemática 100% direct drive (sem correias)

Diferencial CMSI: eliminação de perdas por transmissão, maior resposta dinâmica e menor necessidade de manutenção.

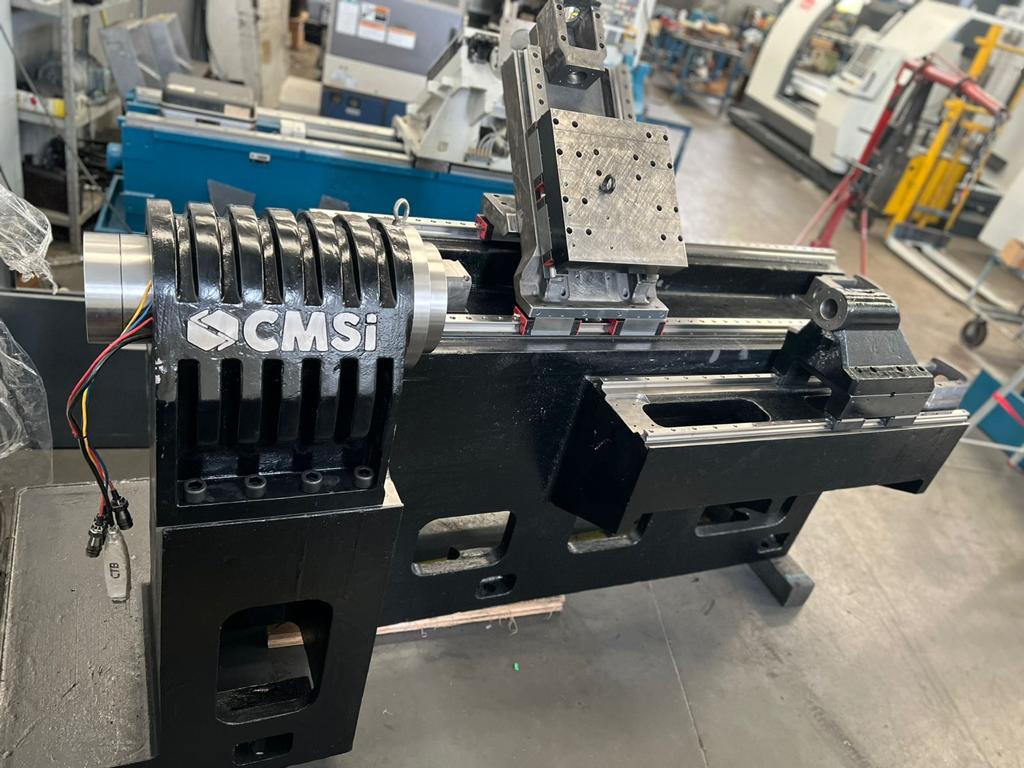

🔹 Spindle Built-in de Alta Performance

• Spindle tipo built-in (motor incorporado)

• Potência standard: 25 cv

• Opcional: 30 cv

• Refrigeração dedicada por chiller

• Eixo C com freio de posicionamento

• Monitoramento inteligente do spindle

• Preparação para passagem de barras até 3" (opcional)

Benefícios diretos:

✔ Alta estabilidade térmica

✔ Menor vibração

✔ Melhor acabamento superficial

✔ Maior confiabilidade em produção contínua

🔹 Torre Porta-Ferramentas de Alta Velocidade

• Torre 12 posições

• Sistema direct drive

• Fixação hidráulica de alta rigidez

• Giro por servo motor

• Indexação extremamente rápida e precisa

Opcional Premium:

• Torre BMT65 com ferramenta acionada (live tooling) para operações de fresamento e furação

Ganhos produtivos:

✔ Redução de setups

✔ Maior produtividade por peça

✔ Preparação para usinagem completa (turn-mill)

🔹 Capacidade de Usinagem

• Distância entre pontas: 1.000 mm

• Diâmetro máximo usinável: 330 mm

• Curso eixo X: 220 mm

• Curso eixo Z: 1.050 mm

• Contra-ponto servo acionado

🔹 Sistemas Auxiliares Premium

• Lubrificação centralizada Bielomatik

• Unidade hidráulica Bosch Rexroth

• Bomba de alta pressão para refrigeração: 13 bar

• Arquitetura preparada para operação contínua

Resultado: maior vida útil dos componentes e estabilidade em usinagem pesada.

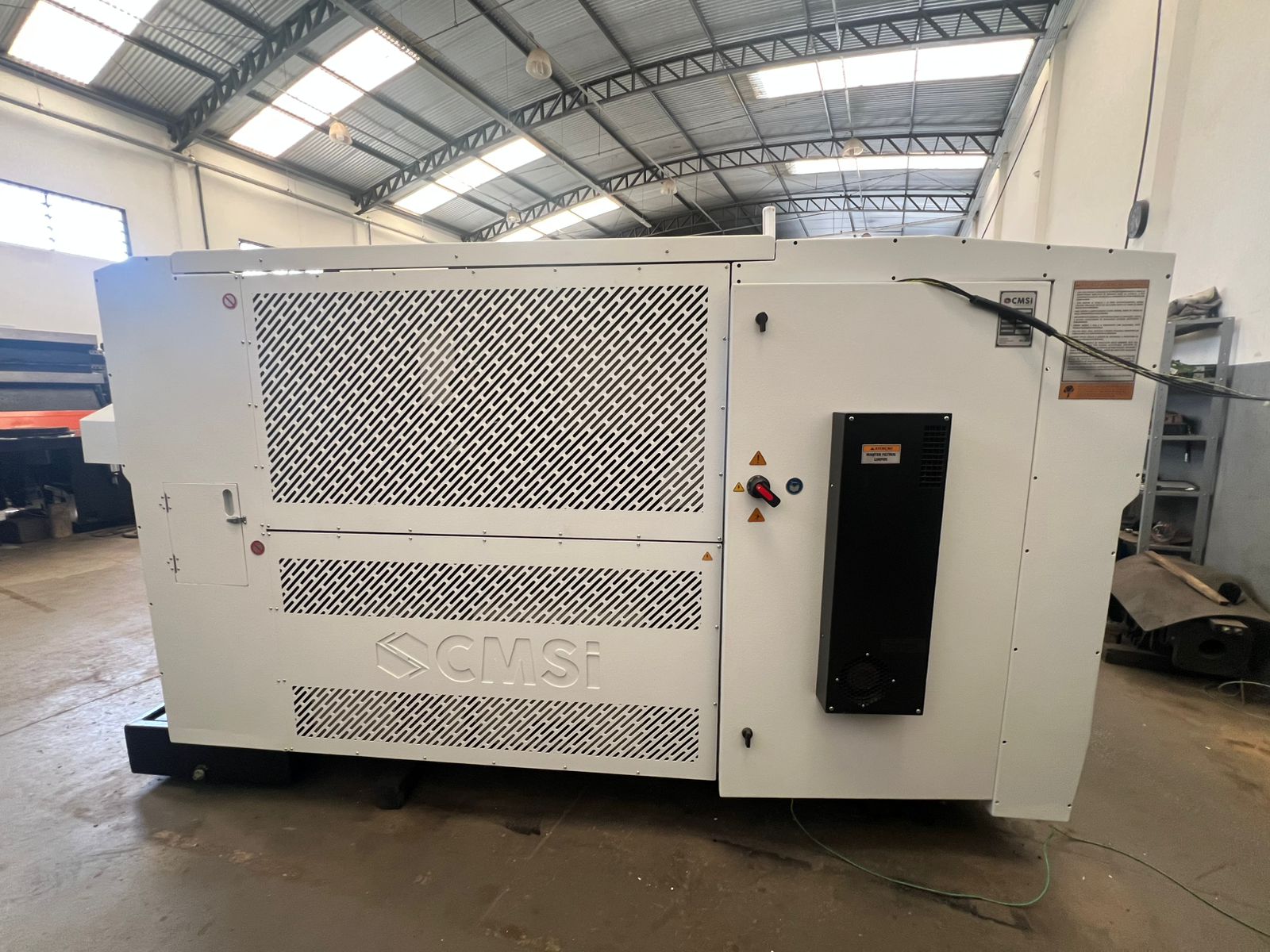

🔹 Arquitetura Eletroeletrônica

• Painel elétrico padrão CMSI

• Integração completa CNC / drives / periféricos

• PLC dedicado para gerenciamento

• Drives full digital

• Organização técnica dentro do padrão CMSI

• Arquitetura preparada para Indústria 4.0

🔹 Automação e Expansibilidade

O Tesla 300 já nasce preparado para células automatizadas:

• Preparação para alimentador de barras (opcional)

• Preparação para robô industrial (opcional)

• Preparação para gantry loader (opcional)

• Monitoramento do spindle integrado

Impacto direto:

✔ Redução de custo por peça

✔ Operação autônoma

✔ Escalabilidade produtiva

🔹 Opcionais de Alta Performance e Expansão

• Preparação para subspindle (opcional)

• Torre BMT65 com ferramenta acionada (opcional)

• Réguas lineares de medição direta nos eixos (opcional)

• Guias lineares Schneeberger de ultra alta precisão (opcional)

• Fusos de esferas Schneeberger de ultra alta precisão (opcional)

• Tool presetter automático para medição de ferramentas (opcional)

Benefícios estratégicos:

✔ Plataforma preparada para usinagem completa

✔ Aumento da precisão volumétrica

✔ Redução de intervenções manuais

✔ Maior produtividade por setup

✔ Escalabilidade para células automatizadas

🔹 Documentação e Conformidade

• Documentação técnica completa

• Adequação conforme NR-12

• Manual de instrução e operação

• Backup digital organizado

• Rastreabilidade do processo

🔹 Validação Industrial CMSI

• Testes funcionais completos

• Validação operacional após montagem

• Processo de liberação conforme padrão CMSI

• Vídeos técnicos disponíveis sob solicitação

🔹 Padrão Industrial CMSI

• Identificação técnica do equipamento

• Processo padronizado de montagem e testes

• Suporte técnico especializado

• Configuração pronta para ambiente produtivo

🔹 Entrega

✔ Máquina pronta para produção

✔ Garantia de 2 anos

✔ Financiável via FINAME

✔ Suporte técnico especializado CMSI

✔ Excelente relação custo-benefício frente a equipamento novo

✔ Performance compatível com máquinas CNC de categoria premium

CMSI Tesla 300 — Engenharia Nacional em Nível Internacional

Projetado para clientes que exigem rigidez, precisão e produtividade real em ambiente industrial.
